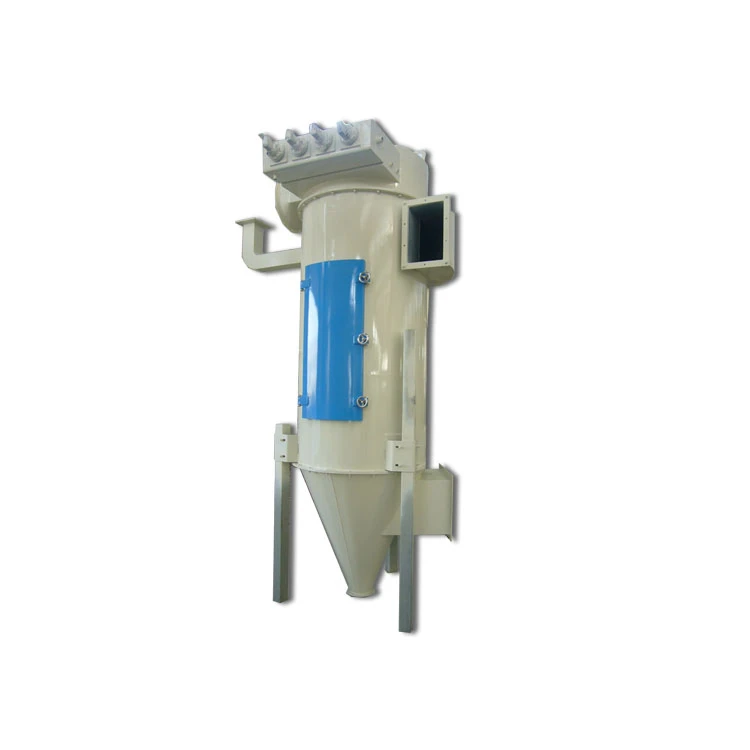

Colector de praf TBLMY

Sistem de colectare a prafului

TBLMY Colector de praf filtru cu jet de înaltă presiune

Caracteristici: Cu plicuri plate de filtrare, structură compactă și amprentă mică.

Aplicație: Colectarea prafului pe echipamentele de transport.

Presiunea aerului de lucru: 0,2-0,4 MPa

Zona de filtrare (opțional): 5,6 m², 10.5m², 17.5m², 25.2m², 36.4m², 53.2m², 75.6m², 109.2m².

Aplicare și adaptabilitate

TBLMy Jet Filter Dust Collector aparține unui jet de aer invers de tip sac, de joasă presiune, colector de praf de impuls, prezentat de performanțe fiabile, colectarea prafului de înaltă eficiență, concentrație scăzută de descărcare, operare și întreținere ușoară. Se aplică pentru controlul prafului în industriile de prelucrare a cerealelor și furajelor, mașini, metalurgie, materiale de construcție și ciment, precum și curățarea sau reciclarea prafului și filtrarea în transportul pneumatic sau colectarea conductelor de aspirație.

Caracteristici

Acest produs este prezentat de un colector de praf ciclon. Aerul care conține praf intră tangențial în cutie și este separat prin rotire; praful de dimensiuni mari este așezat în primul rând, praful de dimensiuni mici este filtrat printr-un manșon de filtrare, astfel încât să se îmbunătățească durata de viață a manșonului;

Un mecanism rapid de montare și demontare fabricat cu tehnologie brevetată pentru manșonul de pânză este aplicabil pentru îmbunătățirea mediului de funcționare și a eficienței muncii;

Supapa solenoidă de tip TDFD este adoptată pentru montarea și demontarea cu ușurință și pentru asta o supapă solenoidă pulverizează mai multe mâneci la un moment dat pot fi realizate;

Instrumentul de control al impulsurilor de tip TKZM este adoptat pentru acea reglare multi-circuit cu o bună reglare, precizie și performanță stabilă.

Există mecanisme conice de descărcare a prafului de fund și de fund plat, astfel încât să se optimizeze mecanismul de descărcare a prafului cu fund plat.

Tensiunea de intrare a supapei solenoide: DC 24 V, curent: 0,8 A ~ 1A , mediu de lucru: -10 ° C ~ 50 ° C, umiditate relativă ≤85%, medii de lucru: aer curat, presiunea de lucru a sursei de aer: 0,5 MPa ~ 0,7Mpa.

Tensiunea de lucru a blocului de aer trebuie să fie de 380 AC (1±5%) V, iar materialul nu trebuie amestecat cu impurități de fibre și solide mari.

Presiunea sursei de aer pentru îndepărtarea prafului trebuie să fie de 0,5 MPa ~ 0,7MPa, dacă este utilizată în cazuri speciale, presiunea poate fi mai mică de 0,5MPa;

Rezistența colectorului de praf: P<>

Eficiența colectorului de praf: η≥99,5%;

Viteza aerului de filtrare: ≤4 (m/min);

Specificația manșonului de filtrare: Φ140×1600, Φ140×2000, Φ140×2400 (mm)

Principiul de funcționare și caracteristicile principalelor componente

Caseta superioară

Cutia superioară este o componentă pentru colectarea aerului curat filtrat, completată cu o priză de aer în partea de sus și include un dispozitiv cu jet de aer în ea. La deschiderea capacului superior al cutiei superioare, dispozitivul cu jet de aer poate fi verificat și înlocuit (nu este necesar în mod normal).

Caseta de mijloc

Cutia de mijloc este o componentă pentru filtrarea aerului care conține praf de intrare și, de asemenea, pentru așezarea particulelor mari de praf; partea superioară este conectată cu cutia superioară, partea inferioară este conectată cu cutia inferioară și există un dispozitiv de filtrare a manșonului în ea. Există o ușă de inspecție pe cutie, care poate fi deschisă pentru a inspecta și înlocui manșonul de filtrare.

Cutie inferioară (fund plat - cutie inferioară, fund conic - buncăr)

Cutia inferioară este componenta pentru descărcarea prafului și este echipată cu un dispozitiv de descărcare a prafului în ea. Partea inferioară are o priză de praf care este conectată cu blocajul. Există o gură de vizitare în partea laterală a cutiei inferioare și este utilizată pentru inspectarea dispozitivului de descărcare a prafului și adăugarea uleiului de lubrifiere la deschiderea acestuia. Praful este evacuat printr-un buncăr conic prin gravitația prafului, astfel încât praful să poată fi colectat de-a lungul suprafeței conice și evacuat.

Parametrii tehnici
